Велосипедные обода

Опубликовано:

Отредактировано: 10.04.2017Koleso-Velosipeda.gif

В этой статье мы рассмотрим основную часть велосипедного колеса – обод. На рисунке с поперечным сечением колеса это 1. Так же упомянем и об ободной ленте (номер 2 на рисунке), для чего она нужна.

Что такое обод? Согласно Википедии – это наружная часть колеса в виде круга, которая крепится к ступице колеса (втулке) на натянутых спицах.

Обод – это основа колеса и поэтому он должен быть:

  • Прочным;
  • Жестким;
  • Легким.

Прочность и жесткость.

Обе эти характеристики определяются материалом, из которого сделан обод и формой профиля. Причем профиль даже более важен, чем материал.

Легкость

Насчет легкости. Это важно не только с точки зрение переноса байка велосипедистом, но и с точки зрения езды на нем. Чем легче велосипед – тем проще его разогнать. Причем есть закономерность – грамм веса в колесе требует в два раза больше энергии, чем тот же грамм в раме или других элементах. Это нужно обязательно учитывать.



Из чего изготавливают обода

Обода изготавливают в основном из следующих материалов:

  • Сталь.Вид карбонового обода
  • Алюминиевые сплавы.
  • Карбон.

Обода из стали производят уже десятки лет. Процесс давно отлажен, достаточно дешев. Стальные обода имеют плюсы: дешевые, прочные, на них проще исправить «восьмерку» или «яйцо». В тоже время есть и минусы: они тяжелее алюминиевых, более подвержены коррозии. Стальные обода отлично подходят для односкоростных велосипедов, использующих ножные тормоза, но их нельзя использовать для моделей с V-brake тормозами.

Сегодня большинство колес собирают на основе ободов изготовленных из алюминиевых сплавов. Колеса ни их основе легче стальных, а благодаря специальной форме профиля их жесткость даже выше. Для повышения прочности алюминиевые обода проходят еще и термическую обработку, так называемую закалку, а после этого анодирование и покраску, что делает их еще более устойчивыми к коррозии. При всех плюсах и у них есть минус. Алюминиевые колеса – все же дороже стальных.

Изготавливают современные обода методом экструзии. Это когда полу расплавленный металл выдавливают через отверстие, определяющее поперечное сечение обода. Затем полученный профиль изгибается в ровное кольцо и скрепляется при помощи сварки.

Карбоновые обода очень легкие и прочные, но уж очень дороги. Их изготавливают вместе со спицами. На рисунке выше как раз образец такого обода с пятью спицами.



Тип и профиль обода

Как было описано обода в основном изготавливают из стали и алюминия. Жесткость и прочность обода во многом зависит не только от материала, но и от вида профиля, из которого его изготовляют.

Обода бывают одинарные, двойные, тройные.

Одинарные и двойные обода

Одинарные

Одинарные обода изготавливают, в основном, из стали. Это самый простой и дешевый вариант. Их используют на городских велосипедах, не испытывающих сильных ударных нагрузок и предназначенных для спокойной езды или детских моделях. Причем это всегда модели с ножными барабанными тормозами.

Двойные

Двойными они называются потому, что кроме нижней стенки, к которой крепятся спицы, есть еще и вторая перегородка. Именно за счет второй перегородки такие обода имеют высокую прочность и жесткость. Двойные обода устанавливают на большинство байков среднего и высокого класса. Изготавливают их из алюминиевых сплавов, что обеспечивает малый вес и высокие антикоррозийные свойства.

Тройные

Это наиболее прочные, но, в тоже время, и самые тяжелые обода. Встречаются довольно редко. Дополнительная перемычка предназначена для повышения боковой прочности при использовании мощных ободных тормозов. Однако на сегодняшний день такие тормоза все более вытесняются дисковыми тормозами, а для них такие мощные обода не нужны, так как для торможения используется тормозной диск (ротор), а не сдавливание обода. С точки зрения жесткости, такие обода применяются только в экстремальных видах велоспорта, так что они не очень сильно распространены.

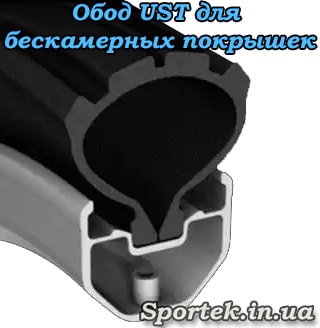

Обода для бескамерных покрышекОбода UST для бескамерных покрышек

Существуют еще и специальные обода для бескамерных покрышек.

Первая технология: UST (Universal System Tubeless) универсальная бескамерная система, разработанный в 1999 году французской компанией Mavic.

Второй вариант - технология BST (Bead Socket Technology), фирмы Stan’s, позволила устанавливать бескамерку практически на любое велосипедное колесо.

Высота обода

Если необходим обод с большей прочностью, то применяется высокий профиль. Это значительно повышает его жесткость и прочность «на складывание». Такому колесу менее страшны кочки и ямы на дороге или гоночной трассе.

Чем выше профиль обода, тем лучше он держит фронтальные удары, чем шире обод, тем больше его торсионная жесткость.
Обода для стрита и фрирайда имеют довольно высокий профиль и ширину. здесь хватает ударов со всех сторон. В стрите и триале чаще используют обода с коробчатым профилем.

Зависимость от типа тормоза

Типы профилей ободов по ободные или дисковые тормоза

Как Вы уже поняли, тип используемого обода во многом определяется еще и типом тормоза, установленного на велосипеде.

На байках с тормозами типа V-brake ставят алюминиевые обода с ровной боковой стенкой. Причем на дорогих и качественных ободах протачивают специальную канавку, предназначенную для контроля износа боковых стенок. Как только ее не будет видно – обод нужно менять. Например на рисунке изображены высокие двойные алюминиевые обода.

Канавка для контроля износа обода на горном велосипеде

При использовании дисковых тормозов  широкие боковые стенки использовать не обязательно, поэтому их делают более узкими. Естественно, обода, предназначенные для использования на велосипедах с дисковыми тормозами, из-за отсутствия тормозных дорожек, не могут использоваться с ободными тормозами, а наоборот можно.

Керамические обода

Так называют обода со специальным керамическим покрытием на тормозных дорожках при использовании вибрейк тормозов. Толщина слоя - менее 1 мм.

Плюсы керамических ободов:

  • Резко возрастает эффективность работы тормоза не только в хорошую погоду, но и под дождем, снегом, в грязи.
  • Керамика очень жесткая и практически не стирается при эксплуатации.

Минусы керамических тормозных дорожек:

  • Обода с керамическим покрытием значительно дороже. К ним нужны специальные более жесткие тормозные колодки.
  • Высокая вероятность скола покрытия при агрессивном катании.

    Сам обод значительно мягче керамического покрытия и постоянно испытывает деформации от нагрузок при катании и перепадов температур. Жесткой керамике такое выдержать сложно и уже через 2-3 года она начинает трескаться и отслаиваться.

    Причем, самое обидное, что обод целый и крепкий, а нормально тормозить уже нельзя. Особенно это заметно при частых ударах по колесу и при появлении «восьмерок».

Лучше всего их использовать на асфальте и ровном грунте. Горные каменистые склоны и лесные тропинки керамика может не выдержать.

Пистонирование ободов

Смысл этого термина в следующем. В колесе спицы натягиваются между ободом и втулкой. При этом они работают на натяжение. В месте крепления спицы к ободу накапливается усталость металла, он может трескаться, что приведет к вырыванию спицы.

Для того, чтобы избежать этого используют пистонирование. Каждую спицу устанавливают в специальный стакан в ободе – пистон, который распределяет нагрузку, увеличивая ресурс колеса. Бывают еще и резьбовые пистоны, которые вкручиваются во внешнюю стенку обода, а внутренняя стенка не сверлится вообще.



 Пистонированные обода

Правда иногда никакое пистонирование не помогает. На фотографии видно к чему приводит сильное перетягивание спиц и слишком агрессивная езда.

Вырванный пистон в ободе велосипедного колеса

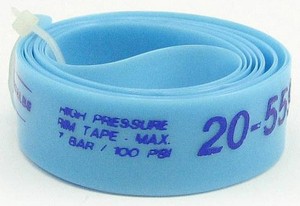

Ободная лентаoboda-obodnaia-lenta-300.jpg

Ободная лента это резиновая или полимерная лента, защищающая камеру от проколов со стороны обода спицами или острыми концами отверстий для спиц. Так же она позволяет герметизировать обод.

Более подробно о ней можно почитать в соответствующей статье на нашем сайте.



Что еще можно почитать о велосипедных колесах и ободах:

  1. Как измерить ширину обода велосипедного колеса
  2. Как определить диаметр колеса велосипеда
  3. Как определить длину окружности колеса
  4. Ободная лента (флиппер) - что это такое и для чего нужна
  5. Тензометр для велосипедных спиц: для чего нужен, принцип работы и как им мерить натяжение
